Dibujo Tecnico EETA Nº 32
ESCUELA DE EDUCACIÓN TÉCNICA
AERONÁUTICA
Que el alumno interprete y se exprese mediante el lenguaje gráfico,
aplicando procedimientos y técnicas y así valorar el lenguaje técnico como medio
de expresión
El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.
La representación gráfica se basa en la geometría descriptiva y utiliza las proyecciones ortogonales para dibujar las distintas vistas de un objeto.
Los objetos, piezas, máquinas, edificios, planos urbanos, entre otros , se suelen representar en planta (vista superior, vista de techo, planta de piso, cubierta, entre otros ), alzado (vista frontal o anterior) y lateral (acotaciones); son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto, dependiendo esto de la complejidad del mismo. Las vistas mencionadas de acuerdo al sistema ortogonal se llaman fundamentales por pertenecer al triedro fundamental, este triedro lo conforman el plano anterior, superior y lateral.
Con el objetivo de unificar el lenguaje del dibujo técnico se establecieron normativas aprobadas internacionalmente, pero cada país tiene su organismo nacional de normalización para el estudio y aprobación de las diferentes Normas (en Argentina es IRAM la única organización que realiza esta tarea). Aplicando estas normativas cualquier plano podrá ser interpretado por cualquier profesional del área correspondiente.
El Instituto Argentino de Normalización y Certificación (originalmente Instituto de Racionalización Argentino de Materiales: IRAM) es el instituto encargado de la normalización y certificación, en Argentina. Se trata de un organismo público cuyos orígenes se remontan al 2 de mayo de 1935.
Mira este vídeo alusivo https://www.youtube.com/watch?v=gCTalQvVmeA
Tablero de 50 x 60 cm con o sin regla paralela o regla T
Papel A4 (297 x 210) A3 (297 x 420)
Goma de borrar blanca blanda y con recubrimiento protector
Cinta adhesiva de papel

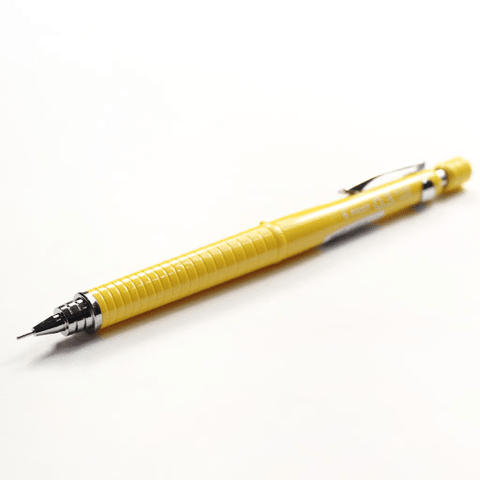

Porta mina. Mina: Tipos y características.
Compas preferentemente sin engranajes
Escuadras 30º - 60º y 45º
Transportador
Curvilíneos
Plantillas
Líneas a utilizar en el dibujo geométrico.
Las líneas en dibujo técnico se utilizan para diferentes propósitos como proporcionar información específica para los diseñadores, fabricantes, técnicos, arquitectos, etc. Estas líneas son un tipo de lenguaje entre los técnicos, por eso están normalizadas y debemos saberlas interpretar.
Las líneas en dibujo técnico se utilizan para diferentes propósitos como proporcionar información específica para los diseñadores, fabricantes, técnicos, arquitectos, etc. Estas líneas son un tipo de lenguaje entre los técnicos, por eso están normalizadas y debemos saberlas interpretar.
La combinación de los tipos de líneas con sus espesores normalizados tienen el objetivo de lograr el mejor contraste entre ellas y que la interpretación de un dibujo sea más fácil.
Los tipos de línea a emplear en dibujo técnico vienen especificadas en la norma UNE 1-032-82 equivalente a ISO 128. En la imagen de abajo tenemos todas las líneas que se utilizan, pero de forma general, tenemos los siguientes tipos de líneas:
- Línea continua Gruesa: Para contornos y aristas visibles.
- Línea continua Fina : Líneas de cota, líneas auxiliares de cota, líneas de ejes y líneas de rayado.
- Línea de Trazo Largo y Trazo Corto: Para Ejes de revolución y Simetrías.
- Línea continua Fina : Líneas de cota, líneas auxiliares de cota, líneas de ejes y líneas de rayado.
- Línea de Trazo Largo y Trazo Corto: Para Ejes de revolución y Simetrías.
- Línea sinuosa o a pulso: Límites de vistas o cortes parcialmente interrumpidos.
- Línea a 30°, 45°, 60° y 75° (utilizando escuadras convencionales)
- Línea Quebrada: Esta línea está formada por diferentes rectas a su vez que se cortan entre sí y llevan direcciones diferentes.
La relación de anchuras entre líneas gruesas y finas no debe ser inferior a 2 (el doble o la mitad) y la anchura de la línea deberá elegirse entre la gama siguiente:
0,2 mm – 0,5 mm – 0,8 mm
La relación de anchuras entre líneas gruesas y finas no debe ser inferior a 2 (el doble o la mitad) y la anchura de la línea deberá elegirse entre la gama siguiente:
0,2 mm – 0,5 mm – 0,8 mm
Mira este vídeo alusivo https://www.youtube.com/watch?v=1i8-rqEHC7A
Formatos, rótulos y plegados normalizados.
Unidad Nº 4: Caligrafía Técnica
Recorre el canal de youtube y te mostrara como hacer letras su forma e inclinación = https://www.youtube.com/channel/UCzjJOMZG7Ra1vJGz_8mQVmA
Unidad Nº 5: Acotaciones
La acotación es el proceso de anotar
mediante, líneas, cifras, signos y símbolos, las medidas de un objeto, sobre un
dibujo previo del mismo, siguiendo una serie de reglas y convenciones,
establecidos mediante normas..
La acotación es el trabajo más complejo
del dibujo técnico, ya que para una correcta acotación de un dibujo, es
necesario conocer, no solo las normas de acotación, sino también, el proceso de
fabricación de la pieza, lo que implica un conocimiento de las máquinas
herramientas a utilizar para su mecanizado.
Generalidades
1. Cota
funcional. La que posee una validez esencial en
las funciones atribuidas en un producto
2. Línea
de cota. La que indica la medida a la que
corresponde una cota, trazada con la línea "B" (IRAM 4502) (trazo
0,5)
3. Línea
auxiliar de cota. La que se usa para indicar, en algunos
casos, el alcance de la línea de cota, trazada con la línea tipo "B"
(IRAM 4502). (trazo 0,3 – 0,2) y debe de sobrepasar 2 mm de la línea de la ultima
línea de cota
4. Acotación
en cadena. En la cual las cotas parciales se
indican con líneas de cotas consecutivas
5. Acotación
en paralelo. En la cual las líneas de cota se
disponen paralelamente, partiendo todas de una misma línea auxiliar ó base de
medición.
6. Acotación
combinada. Combinación de acotaciones en cadena y
en paralelo
CONDICIONES GENERALES
Una cota no se indicará en el dibujo mas que en un
sólo lugar, a menos que indispensable repetirla.
· No debe omitirse
ninguna cota.
Una cota funcional se
expresará para su lectura directa, y no para su obtención por deducción de
otras ni por aplicación de escala.
Las cotas se
colocarán sobre la vista: que representan más claramente los elementos correspondientes.
Las cotas se situaran
por el exterior de la pieza. Se admitirán situarlas en el interior,
siempre que
no se pierda claridad en el dibujo.
· Todas las cotas de un
dibujo se expresarán en la misma unidad. Si excepcionalmente
no fuera posible
hacerlo se hará constar la unidad empleada a continuación de la cota
· No figurarán más
cotas que las necesarias para definir el producto.
Unidad Nº 6: Trazados Geometricos
TRAZADOS GEOMETRICOS
Definiciones de
entes geométricos fundamentales para la interpretación de ejercicios:
PUNTO: es la
expresión mínima de la extensión. No tiene ancho, alto ni profundidad. Se lo
designa mediante letras mayúsculas (punto A, punto B).
RECTA: es una
sucesión de puntos alineados. No tiene principio ni fin. Tiene longitud y se la
designa mediante letras minúsculas (recta a, recta b).
PLANO: es la
superficie ilimitada que cumple una de estas condiciones: contener dos rectas
que se cortan, una recta y un punto exterior a esta última o tres puntos no
alineados. Tiene superficie y se lo designa mediante letras griegas.
SEMIRRECTA: es
una sucesión de puntos alineados a partir de un punto llamado origen.
SEGMENTO: es la
sucesión de puntos alineados con origen y fin. Se lo designa mediante dos
puntos (segmento AB, AT).
ANGULO: es el
área comprendida entre dos semirrectas de u mismo origen. Se lo designa
mediante letras griegas.
DISTANCIA: es
la menor longitud entre dos puntos.
PERPENDICULAR:
dos rectas son perpendiculares cuando al cortarse forman un ángulo de 90°.
PARALELA: una
recta es paralela a otra cuando se cortan en el infinito.
MEDIATRÍZ: es
el lugar geométrico de los puntos que equidistan de los extremos de un
segmento.
BISECTRIZ: es
el lugar geométrico de los puntos que equidistan de los lados de un ángulo.
POLÍGONO:
figura plana limitada por dos rectas.
POLÍGONO
REGULAR: son aquellas que tienen sus lados iguales.
CIRCUNFERENCIA:
es el lugar geométrico que equidista de un punto llamado centro.
RADIO: es la
distancia entre el centro y un punto de la circunferencia.
CÍRCULO: parte
del plano limitada por una circunferencia.
ARCO: es un
segmento cualquiera que pertenece a la circunferencia.
CUERDA: es el
segmento de recta que une los extremos de un arco de circunferencia.
SECANTE: es la
recta que tiene dos puntos comunes con una circunferencia.
DIÁMETRO: es el segmento de recta que pasa por el centro de la circunferencia, y cuyos extremos pertenecen a ésta última.
SECTOR: es el
área limitada por dos radios y el arco de circunferencia comprendido entre
ellos.
TANGENTE: es la
recta que tiene un punto en común con una circunferencia.
CIRCUNFERENCIAS
TANGENTES: son aquellas que tienen distintos centros y un punto común de tangencia.
Pueden ser interiores o exteriores.
POLIEDROS:
sólidos limitados por polígonos planos llamados caras.
POLIEDRO
CONVEXO: cuando el plano que contiene a cualquiera de sus caras deja siempre en
un mismo semiespacio a todas las demás; en caso contrario es cóncavo.
POLIEDRO
REGULAR: cuando es convexo y sus caras son polígonos regulares iguales,
concurriendo en cada vértice un número igual de caras.
· Sistema de representación de vistas IRAM 4501 = Método ISO (E)
En nuestro país se ha
adoptado para dibujo técnico el sistema de representación “Método ISO (E), que
según la norma IRAM 4501 indica que el objeto dibujado responde al sistema de
origen europeo y que la denominación Método ISO (E) obedece a la necesidad de
diferenciarlo del sistema norteamericano-ingles Método ISO (A) ambos recomendados por la asociación
internacional ISO.
· Sistema de representación de
perspectivas IRAM 4540 = Perspectiva Caballera y Perspectiva Isométrica
Unidad Nº 8: Dibujo Asistido por Computadora (CAD)
El CAD (
Computer Aided Design ), o en español DAO ( Diseño
Asistido por Ordenador ), es la aplicación de la informática al diseño, dibujo
y calculo.
La aplicación del ordenador (o computador) ha supuesto una revolución en cuanto al uso de las herramientas proporcionando una serie de ventajas como son la limpieza, exactitud y comodidad, en las tareas de dibujo técnico.
Después de una etapa inicial en la que el CAD se limitaba a realizar las mismas tareas que se podrían realizar con los instrumentos manuales, paso a una segunda etapa en la que se mostró como una herramienta totalmente nueva capaz de proporcionar acciones hasta entonces impensables.
Así, una de las novedades que ha introducido el CAD es el modelado o trabajo en 3D. Este no es ya una representación bidimensional de objetos tridimensionales (como hacen los sistemas de representación) sino que ofrece la posibilidad de trabajar directamente en una realidad virtual y manejar los objetos como si de verdad existiesen.
Laminas VariasLa aplicación del ordenador (o computador) ha supuesto una revolución en cuanto al uso de las herramientas proporcionando una serie de ventajas como son la limpieza, exactitud y comodidad, en las tareas de dibujo técnico.
Después de una etapa inicial en la que el CAD se limitaba a realizar las mismas tareas que se podrían realizar con los instrumentos manuales, paso a una segunda etapa en la que se mostró como una herramienta totalmente nueva capaz de proporcionar acciones hasta entonces impensables.
Así, una de las novedades que ha introducido el CAD es el modelado o trabajo en 3D. Este no es ya una representación bidimensional de objetos tridimensionales (como hacen los sistemas de representación) sino que ofrece la posibilidad de trabajar directamente en una realidad virtual y manejar los objetos como si de verdad existiesen.
 |
| FORMATO Y ROTULO |
 |
| MANEJO DE ÚTILES TRAZADOS |
 |
| MANEJO DE ÚTILES TRAZADOS |
 |
| ENLACES |
 |
| ÓVALOS Y OVOIDES |
 |
| COTAS |
 |
| TRIÁNGULOS Y CUADRILÁTEROS |
 |
| POLÍGONOS REGULARES |
 |
| VISTAS |
